L'étiquette compte moins que l'ajustement complet
La différence réside dans la référence utilisée pour centrer l’ensemble roue-entretoise. Pour juger l'une ou l'autre conception, suivez la géométrie du moyeu du véhicule jusqu'à la roue.
Une entretoise centrée sur le moyeu utilise une géométrie pilote centrale adaptée pour localiser l'assemblage.Un agencement centré sur les pattes s'appuie sur les sièges de fixation des roues pour amener l'ensemble au centre pendant le serrage. Le centre centré sur le moyeu est généralement plus facile à installer de manière répétée, mais le mot sur une liste ne prouve rien à moins que les deux côtés de l'entretoise correspondent au moyeu et à la roue réels.
La différence réside dans la manière dont la concentricité est établie avant le serrage final.
Les deux modèles nécessitent toujours des fixations compatibles et un collier de serrage suffisant. Les mots centré sur le moyeu et centré sur l'ergot décrivent comment la roue est positionnée autour de l'axe du moyeu pendant l'assemblage du joint.
La géométrie pilote fournit le centre
L'entretoise s'adapte sur le pilote de moyeu du véhicule. La roue se place ensuite sur le pilote extérieur de l'entretoise ou sur un autre agencement de centrage explicitement approuvé pour cette roue. Le pilote contrôle la position radiale pendant que les fixations sont serrées.
Les sièges de fixation établissent le centre

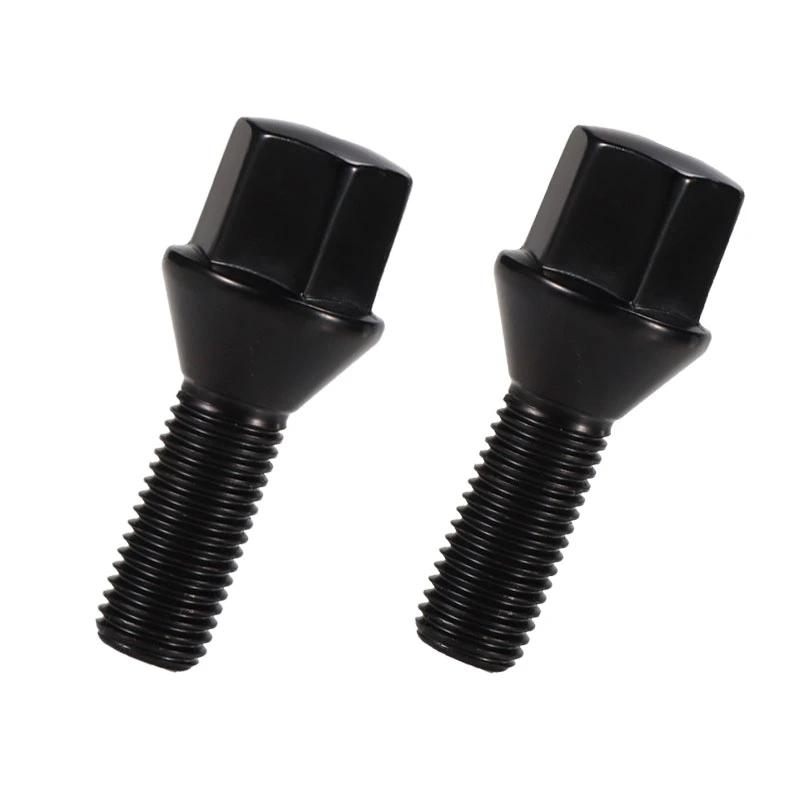

L'ouverture centrale ne permet pas un ajustement serré. Des sièges coniques, sphériques ou autres conçus correctement mettent la roue en position car les fixations sont serrées uniformément dans l'ordre spécifié.
Aucun des deux termes n'identifie le modèle de boulon, l'épaisseur de l'entretoise, le filetage de fixation ou le profil du siège de roue. Il ne précise pas non plus si l'entretoise est à enfiler ou à boulonner. Ce sont des décisions d’ajustement distinctes. UNentretoise de roue à enfiler ou à boulonnerpeut inclure des fonctionnalités de centrage du hub, mais les deux formats de pièces jointes utilisent des chemins matériels différents.
L'ajustement centré sur le moyeu est une chaîne à quatre interfaces, et non un numéro d'alésage central
Une entretoise se trouve entre deux parties. Son côté intérieur doit s'accoupler avec le moyeu du véhicule ; son côté extérieur doit s'accoupler avec la roue. Vérifier uniquement l'alésage central de l'entretoise couvre la moitié du problème.
Faites glisser le schéma pour suivre la chaîne de centrage complète.
C'est pourquoi une demande ne peut pas être approuvée uniquement à partir d'une « entretoise centrée sur le moyeu à 5 pattes ». Leguide de montage des entretoises de rouecouvre le PCD, l'épaisseur, le décalage et le matériel une fois que les interfaces centrales ont été identifiées.
Le pilote localise l'ensemble ; le joint précontraint fournit la pince
Les explications centrées sur le moyeu disent souvent que la lèvre centrale « porte le poids du véhicule » tandis que les boulons ne font que maintenir la roue. Cette formulation est trop grossière pour un joint de roue boulonné. Dans un assemblage correctement serré, les fixations créent un serrage entre le moyeu, l'entretoise et les faces de roue. Les éléments centraux établissent une position concentrique et peuvent fournir un support latéral selon la conception.
Le centrage ne remplace pas le serrage.Une lèvre ajustée avec précision ne peut pas compenser des fixations incorrectes, une mauvaise assise, un engagement insuffisant ou une procédure de serrage non vérifiée. L'inverse est également vrai : un couple plus élevé ne peut pas forcer une géométrie de centrage incompatible à un ajustement correct.
La distinction est importante lors du diagnostic. Si l'entretoise bascule avant l'installation des fixations, le problème est de géométrie ou de contamination. S'il repose à plat mais que la quincaillerie ne correspond pas au siège de la roue ou au filetage, le problème vient de la fixation. Traiter les deux comme un « problème générique centré sur le hub » masque la partie qui doit réellement être corrigée.
Le centrage sur le moyeu est plus reproductible uniquement lorsque la géométrie correspond vraiment
Faites glisser le tableau pour voir toutes les colonnes.
| Point de décision | Disposition centrée sur le hub | Disposition centrée sur les cosses | Que vérifier |
|---|---|---|---|
| Référence de centrage primaire | Géométrie pilote de moyeu et de roue assortie | Contact fixation-siège conçu | Ne déduisez pas la référence des trous de boulons ou des noms commerciaux. |
| Charge de données | Les deux diamètres pilotes, les deux hauteurs, chanfreins et reliefs | Profil de siège de fixation, filetage, séquence et application approuvée | Les deux nécessitent toujours du PCD, de l'épaisseur et du matériel compatible. |
| Positionner avant de serrer | Le pilote doit localiser la pièce sans bascule ni espace visible sur la face de montage. | Un certain jeu radial au niveau de l'ouverture centrale est inhérent à la méthode de centrage. | Suivez la procédure du produit plutôt que de forcer la pièce en place. |
| Sensibilité lors du montage | Abaisser lorsque toutes les interfaces pilotes s’enclenchent correctement | Plus haut car les sièges de fixation doivent attirer l'assemblage vers le centre de manière uniforme | Commencez les attaches à la main et utilisez le motif en croix spécifié. |
| Résultat des vibrations | Réduit une source d’erreur de centrage | Peut fonctionner de manière concentrique lorsque l’application et la procédure sont conçues à cet effet | Aucune des deux conceptions ne guérit le voile des roues, le déséquilibre des pneus ou les faces endommagées. |
| Erreur de sélection courante | Acheter par numéro d'alésage central en ignorant la hauteur des lèvres et le chanfrein de la roue | En supposant qu'un anneau à motifs multiples s'adapte parce que certains trous s'alignent | Approuver l’ensemble du véhicule, de l’entretoise, de la roue et de la pile de fixations. |
Centré sur les cosses ne signifie pas automatiquement dangereux, et centré sur le moyeu ne signifie pas automatiquement approuvé. L'application, la construction des pièces, le matériel et les instructions d'installation ont plus de poids qu'une seule étiquette.
Un rebord central visible est un indice et non une preuve de montage
La géométrie la plus souvent manquée est axiale et non radiale. Un diamètre peut être nominalement correct alors que l'entretoise ne parvient toujours pas à s'asseoir parce que le rayon de base du moyeu entre en contact avec un alésage d'entretoise pointu, que le chanfrein de la roue heurte la lèvre de l'entretoise ou que l'engagement pilote restant disparaît après avoir ajouté de l'épaisseur.
N'utilisez pas de fixations de roue pour tirer à plat une entretoise oscillante ou visiblement écartée. Recherchez l'interférence, confirmez le dessin contrôlé et remplacez la pièce incompatible.
Six contrôles séparent un système de centrage correct d'un sosie
- Nettoyer les surfaces de positionnement et de montageÉliminez la saleté et la corrosion comme le permettent les instructions du produit. Inspectez la face du moyeu, le pilote, les patins de roue et les faces des entretoises pour déceler tout dommage.
- Testez l'entretoise sur le moyeu du véhiculeIl doit atteindre complètement la face de montage. Vérifiez l'alésage intérieur, le chanfrein de la base, la hauteur moyeu-pilote et tout matériel de retenue.
- Testez l'entretoise dans la roueConfirmez que le pilote hors-bord pénètre dans l'alésage de la roue ou dans la bague de centrage approuvée sans interférence du chanfrein de la roue.
- Vérifiez l'engagement du pilote une fois l'épaisseur ajoutée.Pour une entretoise plate et fine, vérifiez que le pilote d'origine engage toujours la roue comme requis. Pour une entretoise à rebord, vérifiez la nouvelle hauteur pilote.
- Vérifier le système de fixation de manière indépendanteFaites correspondre le filetage, le siège, la longueur utile, l'engagement et tout dégagement de passage de roue. La géométrie de centrage n'approuve pas le matériel.
- Suivez la méthode de serrage spécifiéeCommencez manuellement chaque fixation, serrez selon le motif croisé requis et utilisez la procédure de couple documentée pour l'assemblage exact.
Si des vibrations apparaissent après l'installation, ne remplacez pas les pièces au hasard. Leguide de diagnostic des vibrations des entretoises de rouesépare le centrage, l'assise, le matériel, l'équilibre et le faux-rond afin que chaque variable puisse être vérifiée une fois.
Le dossier d'achat ou de dessin doit décrire chaque interface d'accouplement
Une demande d'« entretoises à 5 pattes centrées sur le moyeu » ne peut pas définir une pièce pouvant être fabriquée ou installée. Enregistrez le côté véhicule, le côté roue et le côté matériel dans la même spécification.
Utilisez leguide de mesure des entretoises de rouelorsque l’une de ces valeurs doit encore être collectée. Si la conception est un adaptateur boulonné, documentez séparément les fixations côté moyeu et côté roue.
FAQ sur les entretoises de roue centrées sur le moyeu et les ergots
Une lèvre centrale rend-elle automatiquement une entretoise de roue centrée sur le moyeu ?
L'alésage intérieur de l'entretoise doit s'adapter au moyeu du véhicule, son pilote extérieur doit s'adapter à l'alésage central de la roue ou à un dispositif de centrage approuvé, et les deux faces de montage doivent être plates. Une lèvre visible à elle seule ne prouve pas que ces interfaces correspondent.
Les entretoises de roue centrées sur les pattes sont-elles toujours dangereuses ?
Aucun verdict universel ne s’applique à chaque conception. Un assemblage centré sur les pattes doit être conçu et installé pour cette méthode de centrage avec les sièges de fixation, la séquence et le couple corrects. Un espaceur générique à motifs multiples ne doit pas être considéré comme compatible simplement parce que ses trous s'alignent.
Une entretoise centrée sur le moyeu éliminera-t-elle toujours les vibrations ?
Non. Un enregistrement correct du moyeu supprime une erreur de centrage possible. Le déséquilibre des pneus, le voile des roues, la contamination, les faces de montage endommagées, le matériel incorrect et d'autres défauts du véhicule peuvent toujours provoquer des vibrations.
Quelles dimensions définissent une entretoise centrée sur le moyeu ?
Au minimum, enregistrez le diamètre et la hauteur du pilote du moyeu du véhicule, l'alésage et le relief intérieurs de l'entretoise, le diamètre et la hauteur du pilote extérieur de l'entretoise, l'alésage et le chanfrein du centre de la roue, le PCD, l'épaisseur et les spécifications complètes des fixations.
Une bague centrale de moyeu peut-elle réparer le mauvais alésage d'entretoise ?
Un anneau peut faire partie d'un dispositif de centrage de roue approuvé lorsqu'une roue de rechange a un alésage central plus grand. Il ne corrige pas une entretoise dont l'alésage côté véhicule, la géométrie des lèvres ou le jeu de la face de montage sont incorrects.
Envoyez les quatre interfaces de centrage
Inclut le pilote de moyeu, l'alésage intérieur de l'entretoise, le pilote extérieur de l'entretoise et l'alésage central de la roue, ainsi que les hauteurs et les chanfreins. Un dessin ou une feuille de calcul mesurée est plus utile que le mot « centré sur le hub » seul.
Note de sécurité : cet article explique les concepts de centrage et la logique d'inspection. Elle n'approuve pas une entretoise pour un véhicule. Utilisez les instructions spécifiques à l'application et demandez à un professionnel de l'automobile qualifié de résoudre toute incertitude concernant l'installation, le matériel, le couple ou les exigences routières locales.
