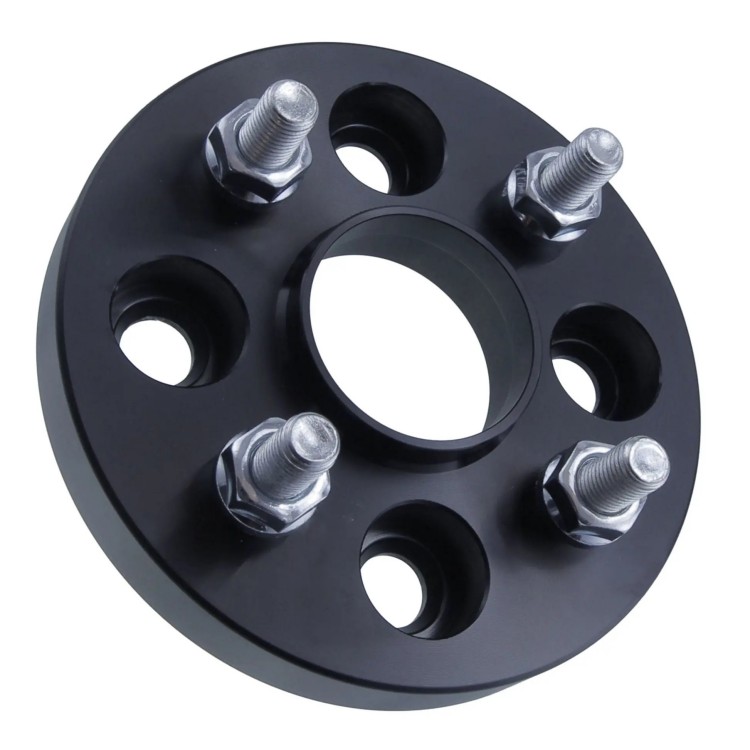

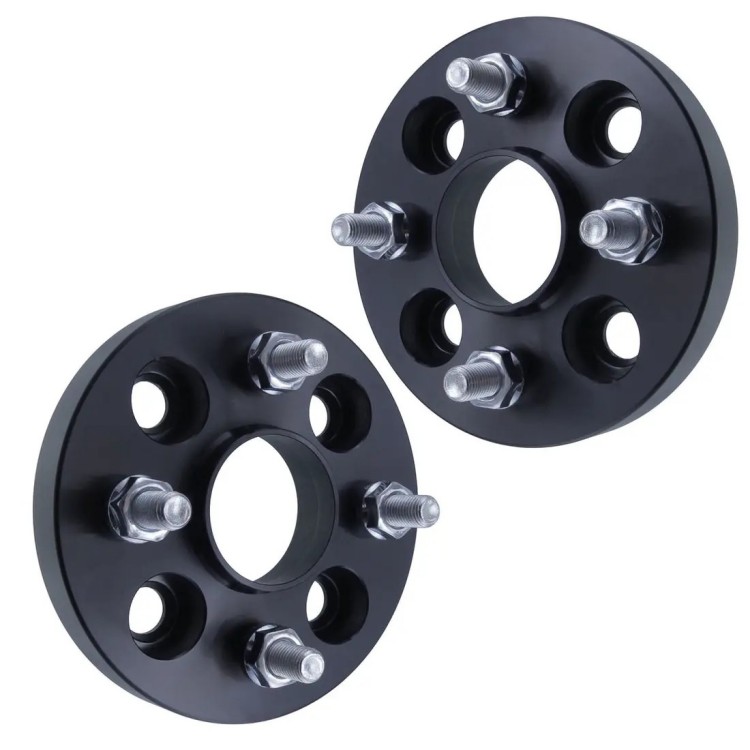

Adaptateur d'entretoise de roue PCD 4x100 CB60.1

L'adaptateur d'entretoise de roue PCD 4x100 CB60.1 est conçu pour améliorer la stabilité dans les virages, corriger le déport des roues et fournir un dégagement essentiel pour les gros kits de freins du marché secondaire. Fabriqué à partir d'un alliage d'aluminium forgé 6061-T6 ou 7075-T6, cet adaptateur centré sur le moyeu augmente la largeur de voie tout en maintenant un alignement précis de l'alésage central pour minimiser les vibrations à grande vitesse. En tant que fabricant direct d'usine en Chine avec usinage CNC en interne, nous livrons des composants de châssis fabriqués pour répondre aux normes de test SGS et TUV pour les marques de style automobile, les grossistes et les distributeurs de tuning.

Contrairement aux entretoises coulées bon marché qui souffrent de microporosité et de fissures, nos adaptateurs forgés sont dotés d'une véritable lèvre centrée sur le moyeu. Cette lèvre transfère la charge du véhicule directement vers le moyeu plutôt que de s'appuyer uniquement sur les goujons de roue, protégeant la géométrie du châssis et stabilisant la maniabilité dans les virages agressifs.

Spécifications techniques

À propos de J&W Auto Parts et de l’histoire de la marque

J&W Auto Parts est un fabricant professionnel chinois spécialisé dans les entretoises de roue forgées, les adaptateurs de roue, les écrous de roue et les composants de fixation automobile. Opérant depuis notre propre installation industrielle spécialisée à Ningbo, Zhejiang, nous combinons le forgeage mécanique avancé avec l'usinage multi-axes pour gérer l'ensemble du cycle de vie, depuis l'approvisionnement en billettes de métal brut jusqu'au traitement de surface final.

Notre parcours de fabrication de 20 ans :

· 2006 – Fondation : Démarrage en tant qu'atelier d'outillage et de matrices de précision à Ningbo, axé sur la frappe à froid des métaux et les centres d'usinage lourds pour les fixations automobiles de niveau 2.

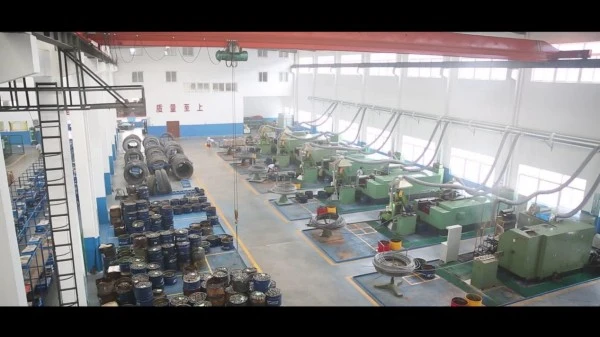

· 2016 – Expansion de l'infrastructure : extension de l'empreinte de l'usine à plus de 10 acres, employant plus de 100 spécialistes et intégrant 12 grandes machines de frappe à froid et 20 centres d'usinage CNC.

· 2020 – Advanced Surface Lines : lancement de nos lignes de production exclusives de galvanoplastie et d'anodisation entièrement automatisées, réalisant des conversions chimiques conformes aux normes entièrement en interne.

· Aujourd'hui : positionné en tant que partenaire de fabrication de premier plan fournissant des services d'ingénierie d'entretoises de roue personnalisés et des accessoires de châssis de haute durabilité pour les réseaux de distribution internationaux.

Principales caractéristiques et avantages

Véritable lèvre hubcentrique pour minimiser les vibrations

Notre adaptateur est doté d'une lèvre d'alésage central de 60,1 mm usinée avec précision qui agit comme une extension exacte du moyeu du stock-car. En verrouillant la roue de manière centralisée sur le centre du moyeu plutôt que de compter sur des écrous de roue pour l'alignement, cette configuration répartit le poids du véhicule uniformément et minimise l'oscillation des roues sur autoroute.

Forgeage à haute résistance pour la résistance aux chocs

Nous rejetons les refontes de fonte standard ou de ferraille d’aluminium de qualité inférieure. Notre usine traite des blocs solides d’alliage d’aluminium de qualité automobile forgés à chaud. Le forgeage ferme les poches d'air internes et aligne la structure des grains métalliques, réduisant ainsi le poids non suspendu tout en offrant des limites de rendement structurelles élevées sous des contraintes extrêmes sur la piste.

Revêtement anodisé dur et profond pour la protection contre la corrosion

Chaque adaptateur subit un traitement d'anodisation électrochimique. Cette conversion chimique de surface crée une couche externe d'oxyde dur qui bloque l'air et l'humidité du sel de déneigement hivernal, empêchant ainsi la corrosion galvanique entre l'adaptateur en aluminium et le moyeu en acier du véhicule.

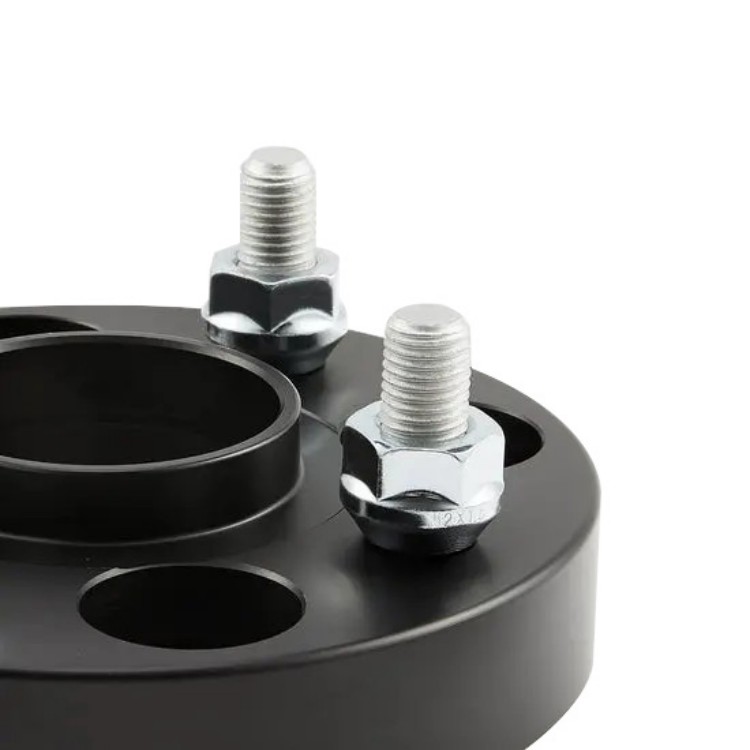

Goujons haute résistance préinstallés pour la résistance à la fatigue

Pour garantir un profil de sécurité B2B fiable, nos adaptateurs sont pré-assemblés avec des goujons de roue métriques robustes. Ces fixations ont passé des tests stricts d'équilibrage dynamique et de fatigue des matériaux, fournissant un couple de serrage de filetage constant et réduisant le risque de défaillance des goujons par fatigue lors d'une utilisation à long terme.

Pourquoi l'alignement Hubcentric l'emporte sur les entretoises centrées sur les cosses

Les entretoises bon marché « centrées sur les pattes » n'ont pas de lèvre centrale – la roue est centrée uniquement par la tension des boulons de roue. Au fil du temps, les nids-de-poule et les charges de freinage décentréent la roue, provoquant des vibrations de la direction et des contraintes de cisaillement élevées sur les goujons.

Notre conception hubcentrique résout ce problème. L'alésage de 60,1 mm s'adapte parfaitement à l'axe du moyeu et le nez extérieur intégré s'insère parfaitement dans la poche centrale de la roue. La charge repose sur l’infrastructure du moyeu et non sur les poteaux.

Données sur l’empreinte d’approvisionnement mondiale et l’expérience d’exportation

Avec plus d'une décennie d'implication profonde dans les corridors commerciaux internationaux, nous avons développé des flux de travail logistiques robustes adaptés aux normes de conformité des principaux marchés régionaux :

· Amérique du Nord : approvisionnement des principaux réseaux d'entrepôts de gros aux États-Unis et au Canada. Nos goujons de grade 10,9/12,9 sont conçus pour résister aux dégivreurs liquides hivernaux agressifs (chlorure de calcium) courants dans les régions du Midwest et du Nord.

· Europe de l'Ouest : fourniture de faces d'assise parallèles à tolérance stricte (inférieures à 0,02 mm) qui répondent aux attentes strictes en matière de sécurité mécanique des réseaux de réglage en Allemagne, au Royaume-Uni et en France.

· Océanie : fourniture de couches de surface anodisées profondes testées dans les réseaux côtiers de distribution de sel à travers l'Australie et la Nouvelle-Zélande.

· Marchés secondaires émergents : répondre aux demandes croissantes en matière de performance en Amérique du Sud, en Asie du Sud-Est et au Moyen-Orient avec des contrats très flexibles à faible quantité de commande.

Études de cas clients réels

Étude de cas 1 : Grossiste de roues de rechange (Toronto, Canada)

· Le défi : Un important distributeur canadien de roues a été confronté à des taux de retour élevés (environ 4,2 %) de la part de clients se plaignant de l'oscillation du volant sur autoroute à 120 km/h causée par des tolérances inégales dans les entretoises universelles à fentes.

· Notre solution : nous avons fourni nos adaptateurs hubcentriques PCD 4x100 CB60.1 usinés CNC de marque personnalisée. Nous avons verrouillé la tolérance de parallélisme à moins de 0,02 mm et fourni des emballages en carton ondulé en vrac personnalisés, prêts à être utilisés dans les rayons des magasins de détail.

· Le résultat : le client a signalé une réduction notable des retours liés aux vibrations après le passage aux adaptateurs centrés sur le moyeu. Le grossiste a élargi son contrat annuel pour inclure notre série de finition noir mat teintée sur mesure.

Étude de cas 2 : Atelier de réglage des performances et de position (Stuttgart, Allemagne)

· Le défi : un atelier de personnalisation sur piste était nécessaire pour nettoyer les kits de gros freins Brembo sur une flotte de berlines sport compactes modifiées utilisant des configurations 4 x 100. Les entretoises standard échouaient aux contrôles de contrainte de cisaillement dans les virages difficiles sur piste.

· Notre solution : nous avons conçu un lot dédié d'épaisseur personnalisée (22 mm) en utilisant un alliage 7075-T6 forgé à chaud avec une résistance à la traction de 570 MPa, combiné à une gravure laser personnalisée de la marque privée du magasin.

· Le résultat : l'atelier a signalé des performances impeccables sur plusieurs saisons de piste, en utilisant la vérification visuelle des filetages de notre conception à extrémité ouverte pour garantir des contrôles rapides et sûrs des assemblages de roues dans les stands.

Comparaison des qualités de matériaux : 6061-T6, 7075-T6 et entretoises moulées bon marché

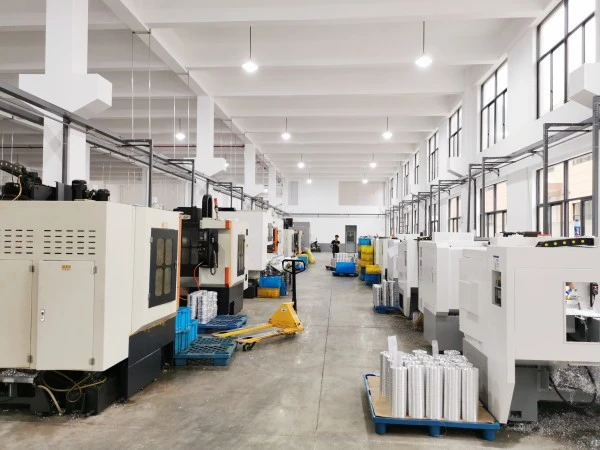

Processus de production et contrôle qualité

Notre atelier fonctionne sous une stricte gestion 5S. Voici comment votre commande évolue à travers nos étapes de fabrication :

Inspection de lingots d'aluminium forgé ➔ Tournage CNC ➔ Forage CNC multi-axes

                                                                   ↓

Emballage final des palettes ➔ Vérification du filetage et des tolérances ➔ Ligne d'anodisation ➔ Test d'équilibre dynamique

1. Inspection des lingots d'aluminium forgé :Nous vérifions la composition de l'alliage, la densité interne et la trempe (grade T6) des bûches d'aluminium brut 6061/7075 avant la découpe.

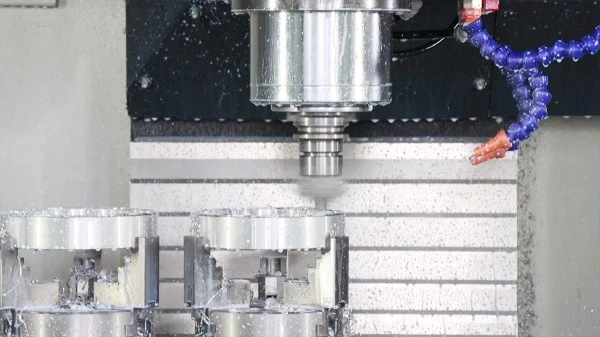

2. Tournage CNC :Les tours CNC de haute précision façonnent le diamètre extérieur et tournent exactement le pas d'alésage central de 60,1 mm, en maintenant des tolérances de parallélisme inférieures à 0,02 mm.

3. Perçage CNC multi-axes :Les centres d'usinage automatisés forent simultanément les trous du cercle de pas de 4 x 100 et les poches de goujons pour garantir un véritable positionnement central absolu.

4. Test d'équilibre dynamique :Les ébauches d'adaptateur finies sont soumises à des tests de rotation pour éliminer les écarts de masse, garantissant ainsi une rotation fluide à des vitesses de suivi élevées.

5. Ligne de production d'anodisation :Les adaptateurs traversent nos réservoirs entièrement automatisés pour recevoir une couche de finition protectrice noire ou argentée uniforme et résistante à la corrosion.

6. Vérification du filetage et de la tolérance :Les techniciens d'assurance qualité utilisent des pieds à coulisse micrométriques de précision et des jauges de filetage Go/No-Go pour inspecter le cône du siège et le montage des goujons.

7. Emballage final :Les adaptateurs sont triés proprement, regroupés avec les écrous de roue correspondants si spécifié, et fixés dans d'épaisses boîtes en carton ondulé, prêtes pour le transport maritime depuis le port.

Processus de personnalisation OEM et ODM

Nous aidons les distributeurs, les grossistes et les marques privées à créer des gammes de produits de vente au détail ou commerciales personnalisées :

Confirmation du dessin de production ➔ Approbation de l'échantillon ➔ Production de masse

· Confirmation du dessin de production :Notre équipe d'ingénierie génère des plans 2D/3D détaillés en fonction de vos exigences d'épaisseur personnalisées, des pas de filetage cibles ou des fichiers de logo de marque privée avant la production.

· Exemple d'approbation :Nous fabriquons des échantillons physiques d’aluminium de pré-production et les envoyons à votre bureau. Vous pouvez tester vous-même l'ajustement, la profondeur d'anodisation et la correspondance du filetage avant de passer la commande groupée.

· Production de masse :Une fois que vous avez approuvé l'échantillon, nos lignes de production démarrent les cycles de forgeage et d'outillage CNC pour livrer un lot correspondant.

· Finitions personnalisées :Disponible en couleurs anodisées personnalisées et gravure laser de la marque de l'entreprise.

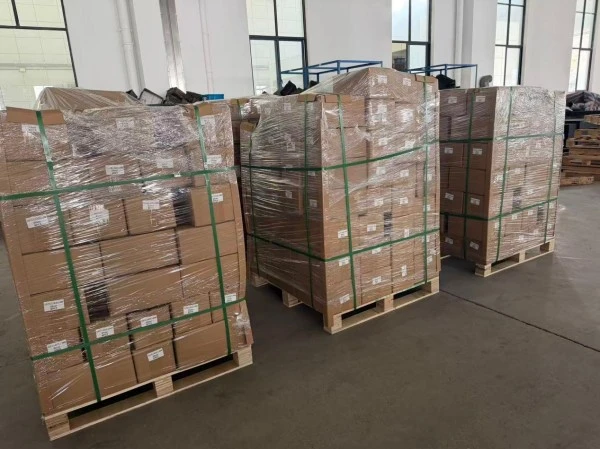

Emballage et logistique

Déclaration de contrôle qualité

Bien que nous nous concentrions sur les contrôles de qualité internes plutôt que sur les certifications de marketing externes, nos normes sont rigoureuses : inspection à 100 % des matières premières, vérifications horaires des fils en cours de fabrication et tests obligatoires au brouillard salin pendant 72 heures sur chaque lot. Nous laissons la performance de nos produits parler d'elle-même. Notre équipe d'assurance qualité vérifie les tolérances de filetage toutes les heures sur le sol, et nous publions nos propres rapports internes sur les matériaux et des journaux de tests au brouillard salin de 72 heures avant qu'un conteneur ne soit scellé pour l'exportation. Si un lot ne répond pas à nos normes d’inspection internes, il ne sera pas autorisé à être expédié. Nous sommes fiers de notre qualité.

Guide d'approvisionnement : Comment commander l'adaptateur d'entretoise de roue droite

Pour éviter d'acheter des stocks mal assortis qui pourraient retarder votre logistique ou avoir un impact sur la sécurité des véhicules, vérifiez ces quatre paramètres :

Confirmer la compatibilité du modèle de boulon du véhicule (PCD)

Cet adaptateur spécifique utilise une configuration 4x100 mm. Il correspond aux moyeux à 4 ergots où la distance entre les cercles de boulons opposés mesure exactement 100 mm. Il s'agit d'une application standard pour les petites plates-formes comme Renault Clio/Megane, Nissan Micra/Note et certaines compactes Toyota.

Vérifier les dimensions de l'alésage central du moyeu (CB)

L'alésage de 60,1 mm doit correspondre exactement au museau de l'essieu du véhicule. Si le museau du moyeu d'usine de la voiture est plus grand que 60,1 mm, l'adaptateur ne reposera pas contre la face du frein du rotor. Si le museau est plus petit, vous aurez besoin d'anneaux centrés sur le moyeu pour combler l'écart de tolérance en toute sécurité.

Calculer l'épaisseur appropriée de l'espace

Mesurez la distance entre le flanc extérieur du pneu et le bord intérieur de la lèvre de l’aile. Choisissez une épaisseur (par exemple 15 mm ou 20 mm) qui dégage l'aile intérieure sans forcer la bande de roulement du pneu à frotter contre la tôle extérieure pendant le débattement complet de la suspension.

Faire correspondre le pas de filetage du goujon de roue

Assurez-vous que les goujons préinstallés sur l'adaptateur (tels que M12x1,25 ou M12x1,5) correspondent au modèle de filetage d'écrou de roue d'usine du véhicule cible. Le mélange des pas de filetage dépouillera les filetages internes de votre matériel de montage lors de l'assemblage.

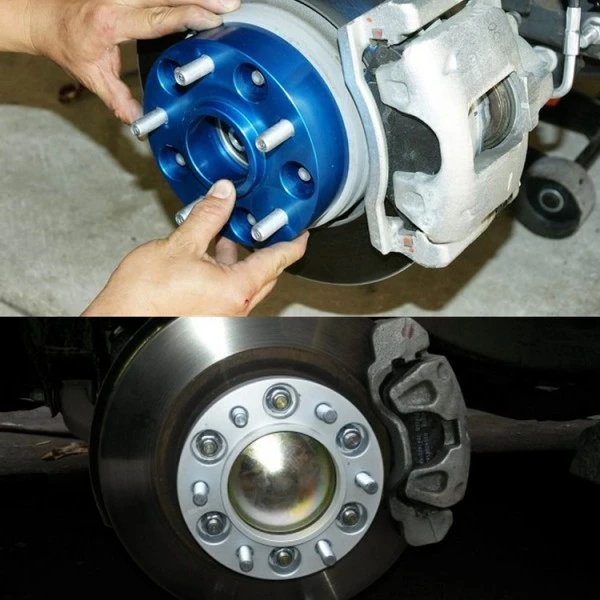

Instructions d'installation

1. Préparer les rotors : nettoyez soigneusement la face du moyeu du véhicule à l'aide d'une brosse métallique pour éliminer les calamines de rouille, la vieille huile ou les débris. La face de l'adaptateur doit reposer complètement à plat contre la face du disque de frein.

2. Montez l'adaptateur : faites glisser l'adaptateur d'espacement 4 x 100 sur les goujons de roue d'usine. L'adaptateur doit reposer contre la face du moyeu.

3. Fixez l'adaptateur : vissez les écrous de roue à extrémité ouverte courts fournis sur les goujons d'usine. Serrez-les en étoile selon les spécifications de couple recommandées par le constructeur du véhicule. Cela verrouille fermement l'adaptateur sur le hub.

4. Montez la roue : placez la roue sur les goujons préinstallés de l'adaptateur. Fixez la roue à l'aide de vos écrous de roue de rechange, en serrant en étoile au couple correct.

5. Pas de clés à chocs : n'utilisez jamais de clés à chocs pneumatiques à aucun moment. Un impact excessif peut étirer excessivement les goujons, fissurer le siège en alliage et endommager la finition anodisée.

FAQ

Q1 : À quoi sert un adaptateur d'entretoise de roue 4x100 ?

R : Un adaptateur d'entretoise de roue 4 x 100 étend physiquement la surface de montage de la roue vers l'extérieur d'une épaisseur spécifique d'un millimètre sur un moyeu de véhicule à 4 ergots avec un diamètre de cercle primitif de 100 mm. Ses fonctions principales consistent à élargir la voie du véhicule pour optimiser la stabilité dans les virages, à corriger le décalage incorrect des roues (ET) lors du passage à des jantes de rechange et à pousser les rayons des roues vers l'extérieur pour créer un dégagement pour les étriers de frein surdimensionnés.

Q2 : Le hubcentric est-il meilleur que les entretoises de roue centrées sur les pattes ?

R : Oui, la conception centrée sur le moyeu est la norme pour la sécurité des véhicules commerciaux lourds et des passagers à grande vitesse. Une entretoise centrale comporte un anneau central de précision (comme notre lèvre de 60,1 mm) qui s'adapte étroitement au museau de l'essieu de la voiture et dans l'alésage de la roue, centrant parfaitement l'ensemble de l'assemblage. Les entretoises centrées sur les pattes n'ont pas cet anneau, s'appuyant entièrement sur la tension des boulons pour l'alignement, ce qui permet fréquemment à la roue de se décentrer sous la charge, entraînant de graves vibrations du volant et une fatigue accélérée des goujons.

Q3 : Quelle épaisseur d’entretoise de roue dois-je choisir ?

R : L'épaisseur appropriée dépend de votre espacement spécifique entre le pneu et l'aile. Pour mesurer, placez une règle à plat contre le flanc extérieur du pneu et utilisez un pied à coulisse pour mesurer la distance jusqu'au bord intérieur de la lèvre de votre garde-boue. Choisissez une option d'épaisseur (par exemple, 15 mm ou 20 mm) légèrement inférieure à cet écart, en vous assurant que vos pneus ne grattent pas la tôle sous une compression totale de la suspension ou dans des virages serrés.

Q4 : Puis-je commander des modèles de boulons alternatifs mixtes (PCD) dans un seul conteneur d'expédition en vrac ?

R : Oui. Les acheteurs de conteneurs en gros B2B peuvent facilement mélanger cette spécification standard 4x100 avec d'autres tailles très demandées (telles que 5x114,3 ou 5x120), ainsi qu'avec nos écrous de roue et boulons de roue à tête froide directement en usine dans un seul conteneur consolidé expédié directement du port de Ningbo.

Q5 : Votre équipe d’ingénierie technique peut-elle fournir des plans de CAO 3D complets avant la production en série ?

R : Absolument. Pour toute fabrication sous contrat spécialisée, modifications offset personnalisées ou commandes de marque privée, notre service d'ingénierie interne génère et confirme des dessins techniques 2D/3D détaillés avec le client avant d'usiner des lignes de fabrication.

Prêt à vous procurer des adaptateurs d'entretoise de roue PCD 4x100 CB60.1 ?

Obtenez votre devis directement en usine dans les 12 heures ouvrables — des échantillons gratuits sont disponibles sur demande.
